11 V Boosted Mono Class D Amplifier with DSP

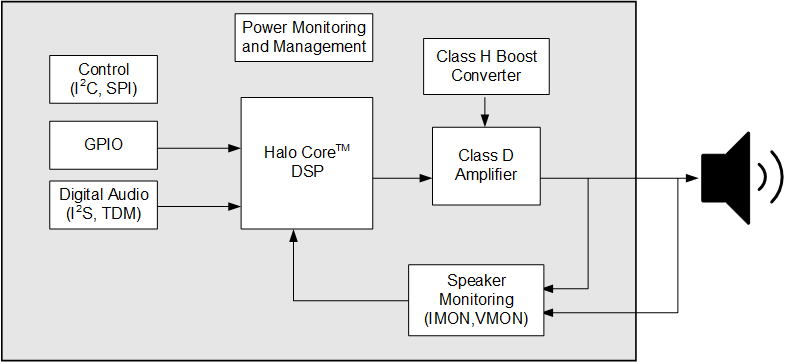

The CS35L42 integrates a high-performance mono audio amplifier, 130 MCPS Halo Core™ DSP, and amplifier voltage boost converter to enable an easy-to-integrate speaker playback solution performing both robust transducer protection and enhancement functions.
See Product Abstract for more details.
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- 11 V昇圧出力 – 5.3 W @ 1% THD + N、6.0 W @ 10% THD + N
- オーディオ・エンハンスメントおよびスピーカ保護アルゴリズムを備えた内蔵DSP
- 最先端のバッテリー管理システムにより、音量や音質を維持しながらバッテリーおよびシステムを保護
- 9 μV空きチャネル・ノイズ
- 6.7 mWアイドル消費電力
- I2SまたはTDMシリアル・オーディオをサポート
- 5.6 mm2 (30-ball WLCSP package)
パラメトリック仕様
| 説明 | 昇圧型クラスDスマート・アンプおよびDSP |
| 最大出力電圧（V） | 11 |
| 8Ωへの出力電力(W) @1% THD+N | 5.3 |
| DSP | はい |
| ブースト | クラスH |
| チャネル | モノラル |
| 入力 | I²S、 TDM |
| 電源(V) | 2.5～5.5 |
| アイドル消費電力(mW) | 7 |
| アイドル・ノイズ(μVrms) | 9 |
| サイズ(mm²) | 5.6 |
| パッケージ | 30ボールWLCSP |
| ピッチ(mm) | 0.4 |
