クラスDオーディオ・アンプ + クラスHブースト 15 Vコンバータ、DSP内蔵、最大音量、低音域の向上を実現
業界最先端のスマート・ブースト・アンプ・ソリューションであるCS35L45は、再生オーディオ品質を損なうことなく、モバイル・デバイスで最大音量を実現します。ICのハードウェア・プラットフォームは、同クラスのアンプの中で最も低いノイズと静止消費電力のモノ6.8WクラスDアンプを組み合わせています。デジタル制御のクラスH誘導性ブースト・コンバータは、スピーカ再生のためにバッテリ電圧を15Vまで昇圧できます。スピーカ保護のアルゴリズムを採用することで、スピーカの熱的制限やエクスカーション範囲を超えることなく、安全な高出力アンプによる最大音量を実現します。オーディオ・エンハンスメント・アルゴリズムとチューニング機能は、イコライゼーション、圧縮、心理音響を改善し、スピーカを微調整して、オーディオの音質を維持しながら明瞭度、音量、および周波数応答の向上させます。最新のバッテリー管理システムは、スピーカ、オーディオ、バッテリーの状態に応じて、音量やオーディオ品質を損うことなく、バッテリー電流をインテリジェントに管理します。CS35L45は、スマート・オーディオ・アンプの業界最小パッケージである、わずか6.5mm2の36ボールWLCSPパッケージに格納されています。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- 15V供給電圧（最大）
- オーディオ・エンハンスメントおよびスピーカ保護アルゴリズムを備えた内蔵DSP
- 最先端のバッテリー管理システムにより、音量や音質を維持しながらバッテリーおよびシステムを保護
- オーディオ・サンプル・レート 8～192 kHz（44.1 kHzを含む)
- I2SまたはTDMシリアル・オーディオをサポート
- 6.8 W @ 1% THD+N（8 Ω）
- -79 dB THD+N @ 1 W（8 Ω）
- クラスで最も低い5μVの空きチャネルのノイズ
- クラスで最も低い0.043 mWのアイドル電力

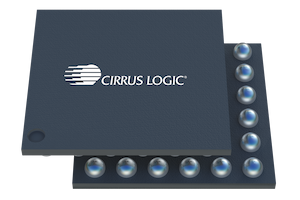

- 6.5 mm2 36ボールWLCSPパッケージ
パラメトリック仕様
| 説明 | クラスDスマートアンプ |
| 最大出力電圧（V） | 15 |
| 8Ωへの出力電力(W) @1% THD+N | 6.8 |
| DSP | はい |
| ブースト | クラスH |
| チャネル | モノラル |
| 入力 | I²S、 TDM; PDM |
| 電源(V) | 2.5～5.5 |
| アイドル消費電力(mW) | 0.043 |
| アイドル・ノイズ(μVrms) | 5 |
| サイズ(mm²) | 6.5 |
| パッケージ | 36ボールWLCSP |
| ピッチ(mm) | 0.4 |
