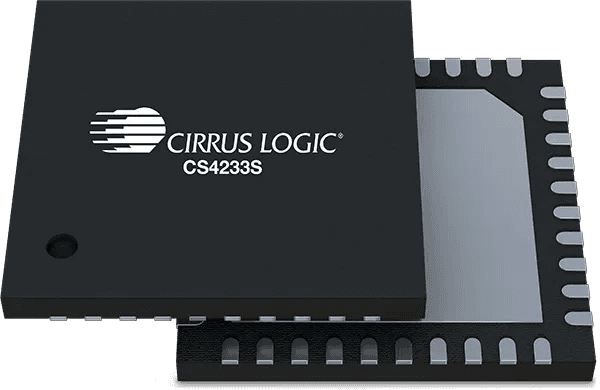

高性能のステレオ・オーディオ・コーデック

CS4233Sは、コスト効率に優れた透明性の高いオーディオ変換を実現することを目的とした、新しいプロオーディオ・コンバータ・シリーズの製品です。すべてを1つのデバイスに統合することで、使いやすさとシステムレベルのコスト削減を実現します。CS4233Sは、高性能な32ビット分解能のステレオ・コーデックです。CS4233Sは、最大384kHzのサンプル・レートにおいて、差動アナログ入力/出力と、オーディオ・シリアル・ポート（ASP）経由の32ビット・デジタル入力/出力をサポートします。ADCは、5次マルチビット・シグマ・デルタ変調器を採用し、その後にデジタル・フィルタリングおよびデシメーションを行います。これにより、115 dB以上のダイナミック・レンジと-105 dB以下のTHD+Nが、すべて25 mW/chの電力バジェット内で提供されます。電圧出力型DACには、帯域外ノイズを低減し、外付け部品の点数を最小限に抑える独自のアナログFIRアーキテクチャが採用されています。これにより、115 dB 以上のダイナミック・レンジと -105 dB 未満の THD+N を提供します。デバイスは単一のレールから給電が可能で、I²CまたはSPIのハードウェア・ピンによって制御できるため、柔軟かつ容易に統合できます。また、Cirrusのアナログ・ゲイン機能と組み合わせることで、デジタル・ミキシング・コンソール、DAWインターフェイス、エフェクト・プロセッサ、楽器、オーディオ/ビデオ受信機にも最適です。

Cirrus Logicの高性能オーディオ・ソリューションの詳細をご覧ください。

CIRRUS ROCKS^® CIRRUS^® ENGINEERED TO ROCK^® INNOVATION THAT ROCKS^®

テクノロジー

モノ/ステレオ・コーデック

特長

• 高性能ステレオ・コーデック
  • 差動入出力
  • 高分解能32ビットデジタル・アーキテクチャ
  • 低レイテンシ・デジタル・フィルターとデジタル・ボリューム・コントロール
• 水晶発振器インターフェイス
• 複数のデバイス間でのサンプル・タイミングのアライメント
• ハイブリッド・ゲイン制御（HGC）
  • 外部アナログ・ゲインと、内部アナログ・ゲインおよびデジタル・ゲインの同期制御
• 仮想パッシブ減衰デバイス（PAD）
• クリップ検出
• 信号アクティビティ検出
• オーディオ・シリアル・ポート（ASP）サンプル・レート最大384 kHz
  • I²S、左寄せ、TDMデータ形式
• ハードウェアとソフトウェアの制御モード
  • ホスト・プロセッサ不要のハードウェア制御
  • I²C制御ポート、最大1 MHz
  • SPI制御ポート、最大24 MHz
• 単一電源動作、3.3 V
  • 1.8 V～3.3 Vデジタル入出力をサポート

パラメトリック仕様

チャネル入力	2
チャネル出力	2
分解能(ビット)	32
DACダイナミック・レンジ(dB)	115
ADCダイナミック・レンジ(dB)	115
DAC THD+N (dB)	-105
ADC THD+N (dB)	-105
アナログ電源(V)	3.3
デジタル電源(V)	3.3
ロジック電源(V)	1.8～3.3
パッケージ	40ピンQFN

技術文書

CDB-PROAUDIO User Guide

May 1, 2026, DS1352R4 : 4.0 MB

CS4233S Product Data Sheet

May 1, 2026, DS1438A2 : 2.5 MB

DC4233S/B-CODEC User Guide

May 1, 2026, DS1453DB3 : 4.4 MB

ソフトウェアとツール

プレス・リリース

2026

5月28日

Cirrus Logic、プロフェッショナル市場およびプロシューマー市場向けに9つの新しい高性能オーディオ・デバイスを投入し、主力オーディオ・コンバータ・ポートフォリオを拡充

楽器を含む、より幅広いミッドレンジおよびプロフェッショナル用途向けに最適化

ブロック図

イメージ全体を表示
