高性能2チャネル デジタル‐アナログ・コンバータ

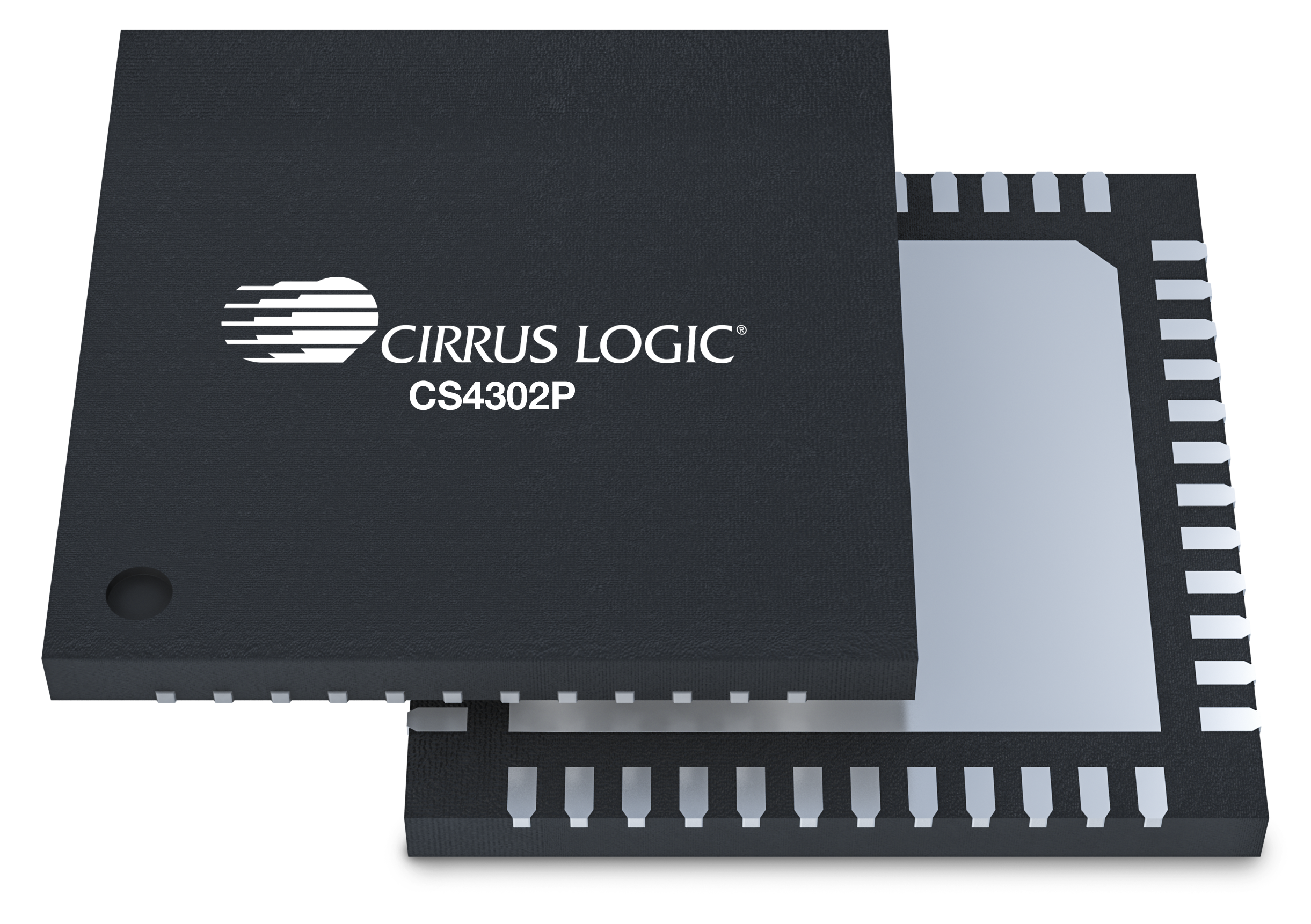

CS4302Pは、最大768 kHzのサンプル・レートをサポートする2チャネル、32ビット解像度のオーディオDACです。CS4302Pの独自のフィルタリングは、44.1 kHzから768 kHzのサンプル・レート全体でクリアな音質と音色精度を維持するよう適応し、ユーザーが再生中のコンテンツに関係なくバランスの取れた一貫したサウンドを生み出します。CS4302Pは、特殊な低ノイズ供給に依存する代替ソリューションと比較して、BOMコストと複雑さを伴わないで、128 dBのダイナミック・レンジを達成します。
Cirrus Logicの高性能オーディオ・ソリューションの詳細をご覧ください。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- 高性能ステレオDAC
- 差動アナログ出力
- 高分解能32ビットデジタル・アーキテクチャ
- 低レイテンシ・デジタル・フィルターとデジタル・ボリューム・コントロール
- PLLは、さまざまな外部システムのクロック基準をサポート
- 複数デバイス間での同期動作
- オーディオ・シリアル・ポート（ASP）サンプル・レート最大768 kHz
- I2S、左寄せ、TDMデータ形式
- 最大512xfsのDSD
- ハードウェアとソフトウェアの制御モード
- ホスト・プロセッサ不要のハードウェア制御
- I2C制御ポート、最大1 MHz
- SPI制御ポート、最大24 MHz
- 単一電源動作、3.3 V
- 1.8 V～3.3 Vデジタル入出力をサポート
パラメトリック仕様
| チャネル出力 | 2 |
| 分解能(ビット) | 32 |
| ダイナミック・レンジ(dB) | 129 |
| THD+N (dB) | -115 |
| サンプル・レート(kHz) | 768 |
| アナログ電源(V) | 3.3 |
| デジタル電源(V) | 3.3 |
| ロジック電源(V) | 1.8～3.3 |
| 出力レベル（Vrms） | 2 |
| パッケージ | 48ピンQFN |
技術文書
CDB-PROAUDIO User Guide
May 1, 2026, DS1352R4 : 4.0 MBCS4302P Product Data Sheet
Aug 1, 2025, DS1315F1 : 4.2 MbCS430xx Output Buffer/Filter Circuits
Aug 1, 2025, AN0679R1 : 297.7 KBDC4302P Schematic and Layout
Aug 1, 2025 : 5.5 MbCDB-DC4302P-DAC User Guide
Jul 1, 2025, DS1394DB4 : 4.0 MbCS4302P Product Bulletin
Jun 25, 2024 : 16.4 Mbプレス・リリース
2024
6 月 25 日
Cirrus Logic、プロ仕様のオーディオ・コンバータ・ファミリの最新製品を発表
ミュージシャン、ライブ・エンターテイナー、レコーディング・エンジニア向けにカスタマイズされ、最高のオーディオ忠実度を実現できるように設計されたデジタル‐アナログ・コンバータとコーデック製品の発売
選択ガイドライン
CS4302Pは、次の場合に選択してください。
- 複数のオーディオ出力チャネルを同期させる必要があります。
- オーディオ製品の設計に利用できるエンジニアリングリソースが限られている。
- 複数のチャネル間で、低遅延（4.5/fs）が必要です。
- ハードウェアを変更しないで、選択可能なデジタルフィルタを使用して、1つのDACから複数の異なるオーディオシグネチャを実現したいとお考えでしょう。
次の場合には、CS4302Pは選択しないでください。
- 統合型ヘッドフォンまたはラインアウトドライバが必要です。この場合は、CS43131を検討する必要があります。
- 入力オーディオデータにSPIインターフェイスが必要です。
- コスト/サイズの理由から、シングルオペアンプ段が必要です。この場合は、CS4332Sを検討する必要があります。
- 小型フォームファクタ（TWSヘッドセット、携帯電話）のバッテリー駆動製品を設計する必要がある。この場合は、CS43131を検討してください。
- 130 dBを超えるダイナミック・レンジが必要です。
CS4302P の主な用途はハイファイです。CS4302P は、FPGA/DSPまたはMCUの直後に配置され、デジタル・オーディオをオーディオ・シリアル・ポート (ASP) 経由でアナログ・オーディオに変換します。このアナログオーディオはコンディショニング回路に供給され、ライン/ヘッドフォンおよびスピーカ出力を駆動します。
その他の関連用途には、以下があります。デジタルミキサー、USBオーディオインターフェイス、楽器、オーディオDAC、ネットワークアンプ、オーディオIO周辺機器、エフェクトプロセッサ、ホームオーディオレシーバおよびホームビデオレシーバ、エフェクトプロセッサ、プロフェッショナルスピーカ、高性能ホームスピーカ、ポータブルMP3プレーヤ、有線およびワイヤレスヘッドセット。
