高性能、4チャネル デジタル‐アナログ・コンバータ

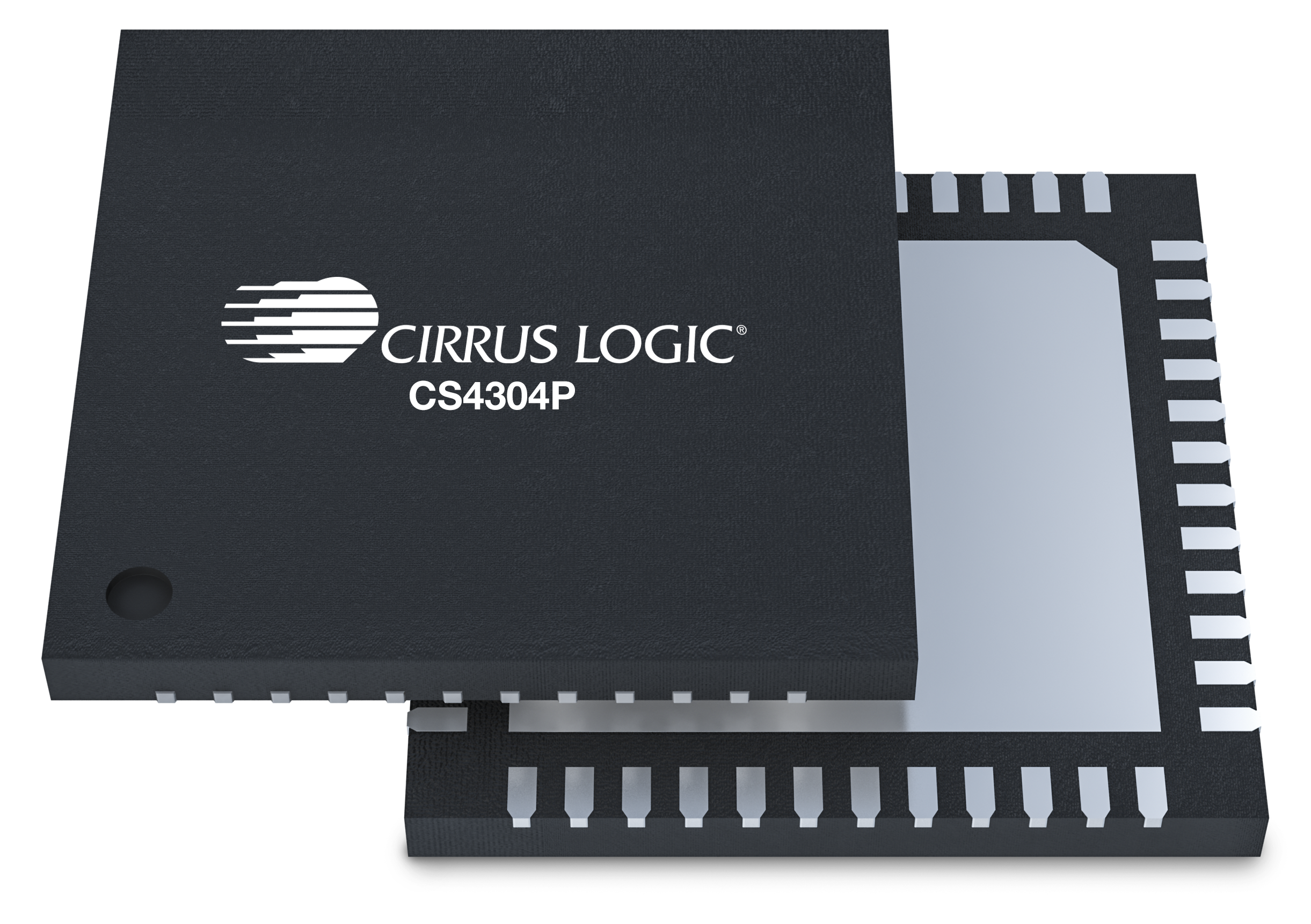

Cirrus LogicのCS4304Pは、最もトランスペアレントなオーディオ変換を実現することを目的とした、新しいプロオーディオ・コンバータ・シリーズの製品です。この透明性により、メーカーは最終製品をカスタマイズできます。CS4304は、高性能、32ビット分解能、4チャネルDACです。デバイスは、最大768 kHzのサンプル・レートで、オーディオ・シリアル・ポート（ASP）を介した差動アナログ出力と32ビット・デジタル入力をサポートしています。CS4304Pは、独自のアナログFIRアーキテクチャを使用して、帯域外ノイズを低減し、外部部品の数を最小限に抑えます。これにより、123 dBのダイナミック・レンジと-114 dB以下のTHD+Nが10 mW/chの電力バジェット内で可能になります。
デバイスは単一のレールから給電が可能で、I2CまたはSPIのハードウェア・ピンによって制御できるため、柔軟かつ容易にデバイスを統合できます。このため、CS4304Pは、デジタル・ミキサー、USBオーディオ・インターフェイス、ホーム・オーディオやオーディオ/ビデオ受信機だけでなく、シンセサイザー、DJミキサー、アンプなどの楽器にも最適です。
Cirrus Logicの高性能オーディオ・ソリューションの詳細をご覧ください。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- 高性能、4チャネルDAC
- 差動アナログ出力
- 高分解能32ビットデジタル・アーキテクチャ
- 低レイテンシ・デジタル・フィルターとデジタル・ボリューム・コントロール
- PLLは、さまざまな外部システムのクロック基準をサポート
- 複数デバイス間での同期動作
- オーディオ・シリアル・ポート（ASP）サンプル・レート最大768 kHz
- I2S、左寄せ、TDMデータ形式
- 最大512xfsのDSD
- ハードウェアとソフトウェアの制御モード
- ホスト・プロセッサ不要のハードウェア制御
- I2C制御ポート、最大1 MHz
- SPI制御ポート、最大24 MHz
- 単一電源動作、3.3 V
- 1.8 V～3.3 Vデジタル入出力をサポート
パラメトリック仕様
| チャネル出力 | 4 |
| 分解能(ビット) | 32 |
| ダイナミック・レンジ(dB) | 123 |
| THD+N (dB) | -115 |
| サンプル・レート(kHz) | 768 |
| アナログ電源(V) | 3.3 |
| デジタル電源(V) | 3.3 |
| ロジック電源(V) | 1.8～3.3 |
| 出力レベル（Vrms） | 2 |
| パッケージ | 48ピンQFN |
