高性能、8チャネル デジタル‐アナログ・コンバータ

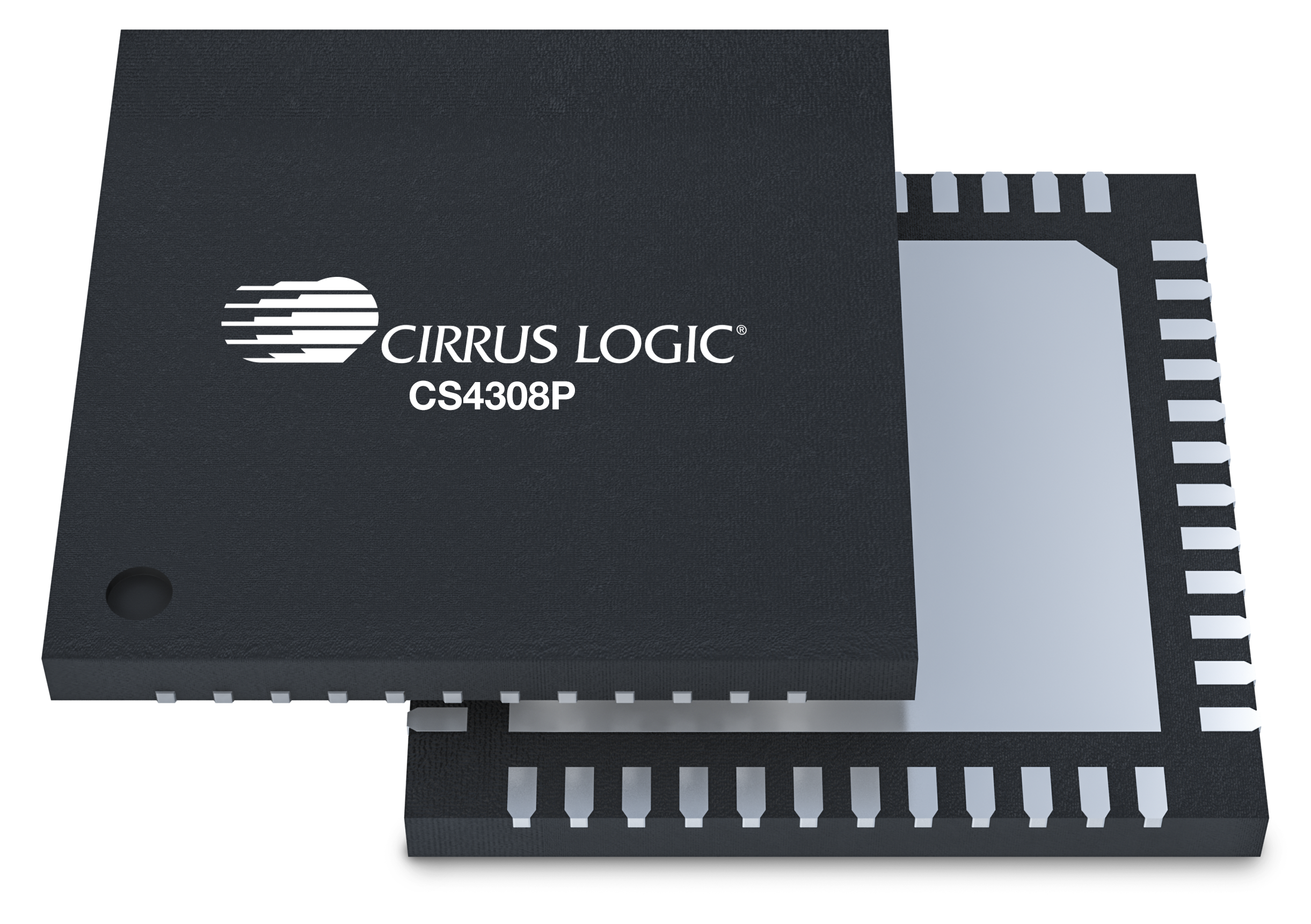

The CS4308P is an 8-channel, 32-bit resolution audio DAC supporting sample rates of up to 768 kHz. The CS4308P's proprietary filtering adapts to preserve clarity and tonal accuracy across sample rates of 44.1 kHz to 768 kHz, creating a consistent sound that stays balanced independent to the content users are playing. Compared to alternative solutions that rely on specialized low-noise supplies, the CS4308P achieves 123 dB dynamic range without added BOM cost and complexity. Operating at 16 mW/ch, the CS4308P is optimized for high audio performance without compromising power efficiency or cost.
Cirrus Logicの高性能オーディオ・ソリューションの詳細をご覧ください。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- 高性能8チャネルDAC
- 差動アナログ出力
- 高分解能32ビットデジタル・アーキテクチャ
- 低レイテンシ・デジタル・フィルターとデジタル・ボリューム・コントロール
- PLLは、さまざまな外部システムのクロック基準をサポート
- 複数デバイス間での同期動作
- オーディオ・シリアル・ポート（ASP）サンプル・レート最大768 kHz
- I2S、左寄せ、TDMデータ形式
- 最大512xfsのDSD
- ハードウェアとソフトウェアの制御モード
- ホスト・プロセッサ不要のハードウェア制御
- I2C制御ポート、最大1 MHz
- SPI制御ポート、最大24 MHz
- 単一電源動作、3.3 V
- 1.8 V～3.3 Vデジタル入出力をサポート
パラメトリック仕様
| チャネル出力 | 8 |
| 分解能(ビット) | 32 |
| ダイナミック・レンジ(dB) | 123 |
| THD+N (dB) | -115 |
| サンプル・レート(kHz) | 768 |
| アナログ電源(V) | 3.3 |
| デジタル電源(V) | 3.3 |
| ロジック電源(V) | 1.8～3.3 |
| 出力レベル（Vrms） | 2 |
| パッケージ | 48ピンQFN |
技術文書
CDB-PROAUDIO User Guide
May 1, 2026, DS1352R4 : 4.0 MBCS430xx Output Buffer/Filter Circuits
Aug 1, 2025, AN0679R1 : 297.7 KBCS4304P/8P DAC Output Summing Guide
Aug 1, 2025, AN0688R1 : 347.8 KBDC4304P/4S/8P/8S Schematic and Layout
Aug 1, 2025 : 10.7 MbCS4308P Product Data Sheet
Jul 1, 2025, DS1317F1 : 4.9 MbCDB-DC4304P/4S/8P/8S-DAC User Guide
Jul 1, 2025, DS1393DB5 : 3.3 MbCS4304P/8P Product Bulletin
Jun 25, 2024 : 16 MbCDB-DC4308P-DAC User Guide
Jun 1, 2024, DS1393DB1 : 3.3 Mbプレス・リリース
2024
6 月 25 日
Cirrus Logic、プロ仕様のオーディオ・コンバータ・ファミリの最新製品を発表
ミュージシャン、ライブ・エンターテイナー、レコーディング・エンジニア向けにカスタマイズされ、最高のオーディオ忠実度を実現できるように設計されたデジタル‐アナログ・コンバータとコーデック製品の発売
選択ガイドライン
CS4308Pは、次の場合に選択してください。
- Synchronizing multiple audio output channels is required.
- オーディオ製品の設計に利用できるエンジニアリングリソースが限られている。
- Low latency (4.5/fs) is required across multiple channels.
- You would like to achieve multiple distinct audio signatures from a single DAC, utilizing selectable digital filters without hardware changes.
次の場合には、CS4308Pは選択しないでください。
- An integrated headphone or lineout driver is required. In this case the CS43131 should be considered.
- An SPI interface is required for the input audio data.
- A single op-amp stage is required for cost/size reasons. In this case the CS4332S should be considered.
- 小型フォームファクタ（TWSヘッドセット、携帯電話）のバッテリー駆動製品を設計する必要がある。この場合は、CS43131を検討してください。
- Greater than 130 dB of dynamic range is required.
The primary application for the CS4308P is Digital Mixing Console. The CS4308P is placed directly after a FPGA/DSP or MCU converting digital audio, via the audio serial port (ASP), to analog audio. This analog audio feeds into conditioning circuitry to drive Line/Headphone and speaker outputs.
その他の関連用途には、以下があります。Digital mixers, USB audio interfaces, musical instruments, audio DACs, networked amplifiers, audio IO peripherals, effects processors, home audio receivers and home video receivers, effects processors, professional loudspeakers, high performance home speakers, portable MP3 players, wired and wireless headsets.
