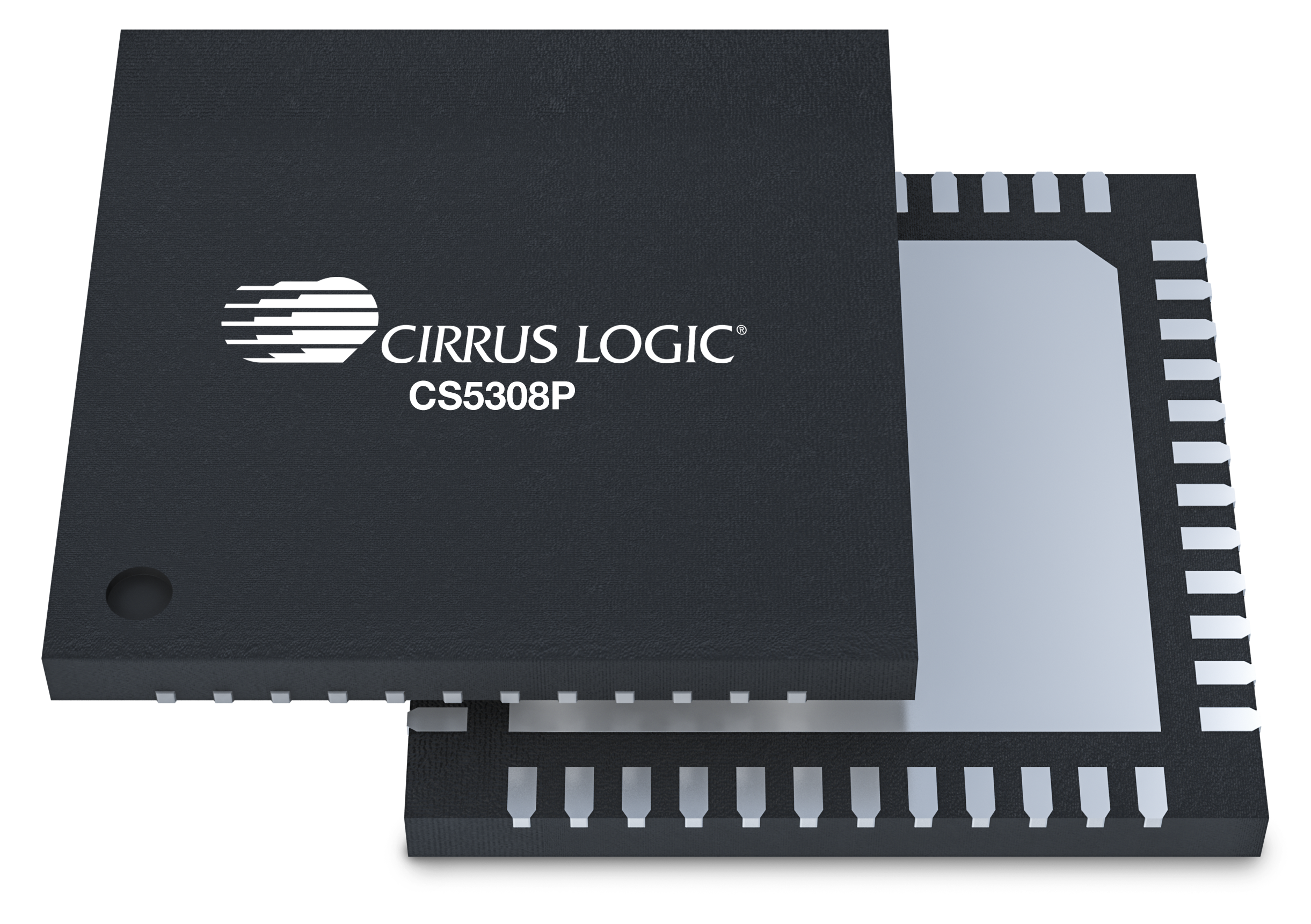

高性能8チャネル アナログ‐デジタル・コンバータ

CS5308Pは、最大768kHzのサンプル・レートで32ビット分解能を実現する8チャネル・オーディオADCです。CS5308Pの統合ハイブリッド・ゲイン制御機能は、外部プリアンプ制御回路を削減し、代替ソリューションと比べてBOMの削減と設計の簡素化を実現します。CS5308Pは、高性能と低消費電力の両立が求められるアプリケーションに最適で、120dB超のダイナミック・レンジと-110dB未満のTHD+Nを、25mW/chの消費電力内で実現します。

Cirrus Logicの高性能オーディオ・ソリューションの詳細をご覧ください。

CIRRUS ROCKS^® CIRRUS^® ENGINEERED TO ROCK^® INNOVATION THAT ROCKS^®

テクノロジー

オーディオA/Dコンバータ

特長

• 高性能8チャネルADC
  • 差動アナログ・アーキテクチャ
  • 高分解能32ビットデジタル・アーキテクチャ
  • 低レイテンシ・デジタル・フィルターとデジタル・ボリューム・コントロール
• PLLは、さまざまな外部システムのクロック基準をサポート
• 複数デバイス間での同期動作
• ハイブリッド・ゲイン制御
• オーディオ・シリアル・ポート（ASP）サンプル・レート最大768 kHz
  • I²S、左寄せ、TDMデータ形式
• ハードウェアとソフトウェアの制御モード
  • ホスト・プロセッサ不要のハードウェア制御
  • I²C制御ポート、最大1 MHz
  • SPI制御ポート、最大24 MHz
• 単一電源動作、3.3 V
  • 1.8 V～3.3 Vデジタル入出力をサポート

パラメトリック仕様

チャネル（入力）	8
分解能(ビット)	32
ダイナミック・レンジ(dB)	123
THD+N (dB)	-110
サンプル・レート(kHz)	768
アナログ入力/出力	差動
アナログ電源(V)	3.3
デジタル電源(V)	3.3
ロジック電源(V)	1.8～3.3
消費電力(mW)	200
パッケージ	48ピンQFN

技術文書

CDB-PROAUDIO User Guide

May 1, 2026, DS1352R4 : 4.0 MB

CS530xP Hybrid Gain Control

Mar 16, 2026, AN0596R2 : 1.4 MB

CDB-DC5302P/4P/4S/8P/8S-ADC User Guide

Dec 1, 2025, DS1355DB4 : 3.1 Mb

DC5302P/4P/4S/8P/8S Schematic and Layout

Aug 1, 2025 : 13.3 Mb

CS530x Input Buffer/Filter Circuits

Jul 1, 2025, AN0556R1 : 383.6 KB

CS5304P/8P DNR Improvements and ADC Input Channel Summing

Jul 1, 2025, AN0635R3 : 291.5 KB

CS5308P Product Data Sheet (Japanese)

Jun 1, 2025, DS1314F1 : 5.2 MB

CS5308P Product Data Sheet

Jun 1, 2025, DS1314F1 : 4.4 MB

CS5308P Product Data Sheet (Chinese)

Jun 1, 2025, DS1314F1 : 5.3 MB

CS5308P Product Data Sheet

Jun 1, 2025, DS1314F1 : 4.4 MB

CS53A08P Product Data Sheet

Dec 1, 2024, DS1398A2 : 3.7 Mb

CS5304-8 Product Bulletin (Japanese)

Jun 23, 2023 : 1.7 Mb

CS5304-8 Product Bulletin (Korean)

Jun 23, 2023 : 1.7 Mb

CS5304-8 Product Bulletin (Chinese)

Jun 23, 2023 : 1.7 Mb

CS5304-8 Product Bulletin

Jun 19, 2023 : 1.6 Mb

ソフトウェアとツール

プレス・リリース

2023

6 月 20 日

真のトランスペアレントなオーディオ体験を実現するCirrus Logicの新しいプロ・オーディオ・コンバータ・ファミリー

Cirrus Logicの製品を組み込むことで、プロ・オーディオ製品メーカーは、コンバータによる音質の変化をなくして、オーディオ製品を簡単に統合、カスタマイズできます。

ブロック図

イメージ全体を表示

選択ガイドライン

CS5308Pは、次の場合に選択してください。

• オーディオのポップやクリックを最小限に抑えることが重要。
• 複数のオーディオ入力チャネルを同期させる必要がある。
• オーディオ製品の設計に利用できるエンジニアリングリソースが限られている。
• 複数のチャネルにわたり低遅延（4.5/fs）が求められている。

次の場合には、CS5308Pは選択しないでください。

• オーディオADCにPGAを統合する必要がある。この場合、CS48L32を検討してください。
• 出力データにSPIインターフェイスが必要である。
• 厳しい絶対ゲインドリフト要件（100ppm/degC未満）が求められている。
• 小型フォームファクタ（TWSヘッドセット、携帯電話）のバッテリー駆動製品を設計する必要がある。この場合は、CS48L32を検討してください。

CS5308Pの主な用途は、デジタル・ミキシング・コンソールです。CS5308Pは、入力ラインおよび/またはマイクプリアンプのゲインステージの直後に配置され、アナログオーディオを変換してFPGA/DSPやMCUへデータを出力します。

その他の関連用途には、以下があります。DAW（デジタル・オーディオ・ワークステーション）インターフェイス、USBオーディオ・インターフェイス、オーディオ・インターフェイス、楽器、パワーアンプ、オーディオDSP、ネットワーク・アンプ、オーディオI/O周辺機器、エフェクト・プロセッサ、オーディオ・レシーバ、ビデオ・レシーバ、プロフェッショナル向けスピーカ、ドップラー超音波装置、車載オーディオ・アンプ、有線およびワイヤレス・ヘッドセット。
