高性能2チャネル アナログ‐デジタル・コンバータ

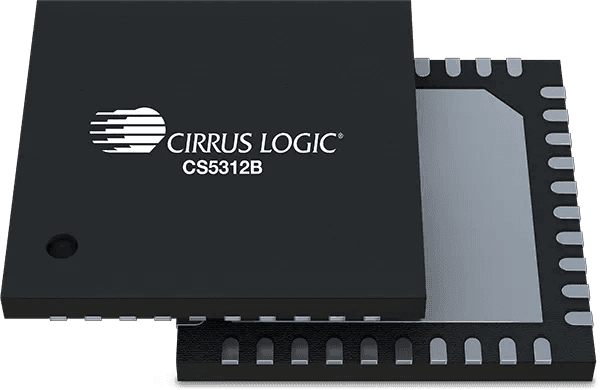

CS5312Bは、コスト効率に優れた透明性の高いオーディオ変換を実現することを目的とした、新しいプロオーディオ・コンバータ・シリーズの製品です。すべてを1つのデバイスに統合することで、使いやすさとシステムレベルのコスト削減を実現します。CS5312Bは、高性能な32ビット分解能の2チャネルADCです。CS5312Bは、最大384kHzのサンプル・レートにおいて、差動アナログ入力と、オーディオ・シリアル・ポート（ASP）経由の32ビット・デジタル出力をサポートします。CS5312Bは5次マルチビット・シグマ・デルタ変調器を使用し、その後にデジタル・フィルタリングとデシメーションを行います。これにより、110 dB以上のダイナミック・レンジと-100 dB以下のTHD+Nが、すべて25 mW/chの電力バジェット内で提供されます。デバイスは単一のレールから給電が可能で、I²CまたはSPIのハードウェア・ピンによって制御できるため、柔軟かつ容易に統合できます。また、Cirrusのアナログ・ゲイン機能と組み合わせることで、デジタル・ミキシング・コンソール、DAWインターフェイス、エフェクト・プロセッサ、楽器、オーディオ/ビデオ受信機にも最適です。

Cirrus Logicの高性能オーディオ・ソリューションの詳細をご覧ください。

CIRRUS ROCKS^® CIRRUS^® ENGINEERED TO ROCK^® INNOVATION THAT ROCKS^®

テクノロジー

オーディオA/Dコンバータ

特長

• 高性能2チャネルADC
  • 差動アナログ・アーキテクチャ
  • 高分解能32ビットデジタル・アーキテクチャ
  • 低レイテンシ・デジタル・フィルターとデジタル・ボリューム・コントロール
• 水晶発振器インターフェイス
• 複数のデバイス間でのサンプル・タイミングのアライメント
• 仮想パッシブ減衰デバイス（PAD）
• クリップ検出
• 信号アクティビティ検出
• オーディオ・シリアル・ポート（ASP）サンプル・レート最大384 kHz
  • I²S、左寄せ、TDMデータ形式
• ハードウェアとソフトウェアの制御モード
  • ホスト・プロセッサ不要のハードウェア制御
  • I²C制御ポート、最大1 MHz
  • SPI制御ポート、最大24 MHz
• 単一電源動作、3.3 V
• 1.8 V～3.3 Vデジタル入出力をサポート

パラメトリック仕様

チャネル（入力）	2
分解能(ビット)	32
ダイナミック・レンジ(dB)	110
THD+N (dB)	-100
サンプル・レート(kHz)	384
アナログ入力/出力	差動
アナログ電源(V)	3.3
デジタル電源(V)	3.3
ロジック電源(V)	1.8～3.3
パッケージ	40ピンQFN

技術文書

CDB-PROAUDIO User Guide

May 1, 2026, DS1352R4 : 4.0 MB

CS5312B Product Data Sheet

May 1, 2026, DS1434A2 : 2.1 MB

DC5312S/B-ADC User Guide

May 1, 2026, DS1454DB3 : 4.0 MB
