C125 USB-Cアナログ・ヘッドセット・モジュール

USB-Cアナログ・ヘッドセット・モジュール（C125）は、USB-Cプラグを内蔵したUSB-IF準拠のUSBオーディオ・デバイスです。最大24ビット/384 kHzのステレオおよび最大24ビット/48 kHzのモノラル（マイク）オーディオをサポートするUSB-IF準拠ヘッドセットの作成に使用されます。C125は、ヘッドセット・ベンダーのUSBディスクリプタ、最大オーディオ・サンプル・レート、C125イメージ・クリエーター・ツールを使用して入力/出力/サイドトーンEQを含めるようにカスタマイズされています。

C125 USB-Cアナログ・ヘッドセット・モジュール

• 設定可能なサンプル・レート、ビット深度、USBディスクリプタ文字列、入力/出力/サイドトーンEQ
• 最大384 kHzのステレオ・ヘッドフォン・レベルの出力と48 kHzのモノラル・マイク入力
• Cirrus Logic C125イメージ・クリエーター・ツールで構成
• Avnet経由で購入

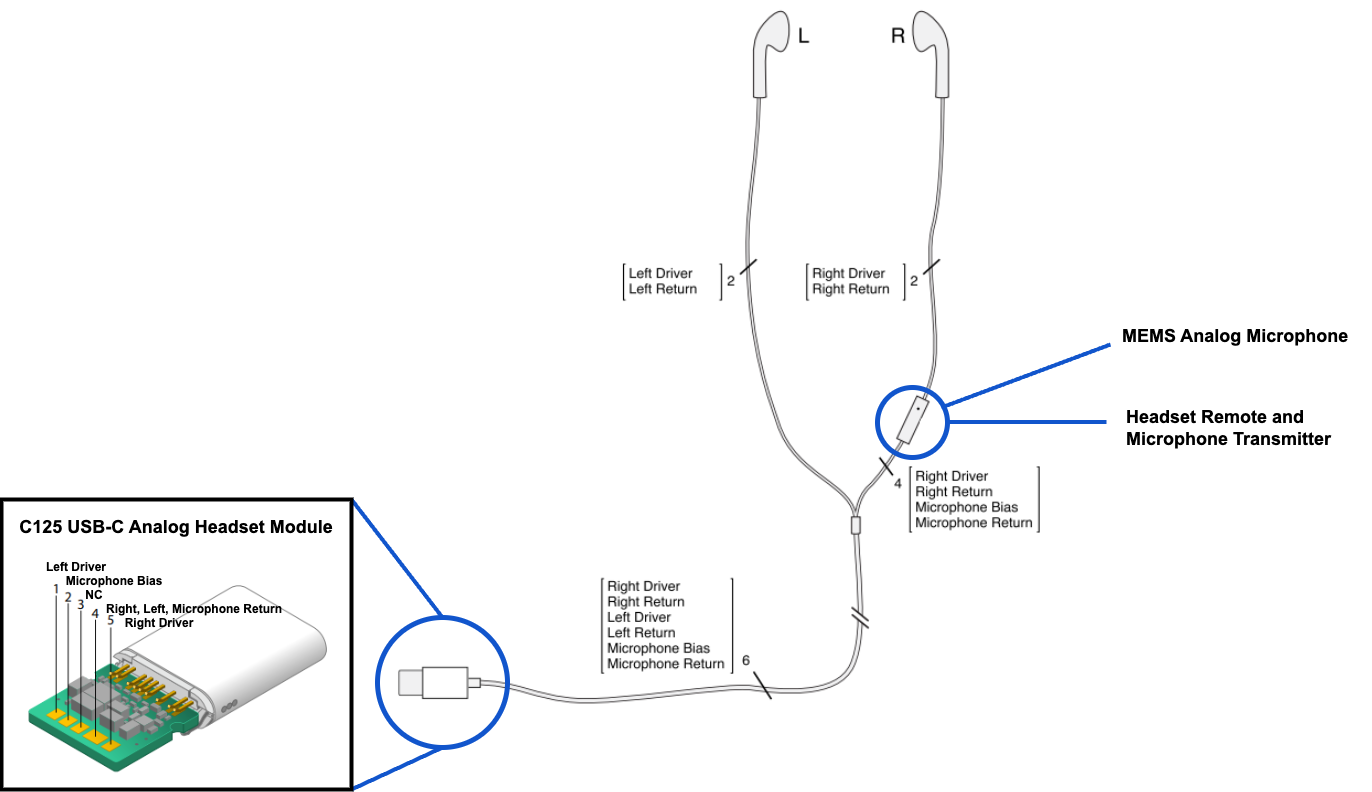

MEMSアナログ・マイク

• C125マイク・バイアスとリターンに接続

ヘッドセット・リモートおよびマイク送信機

• マイク・バイアスの音量アップ、音量ダウン、センターのボタンによるコントロールをC125に送信

はじめに

1. モジュールの購入。 Avnetから入手可能：c125.proscalnext.com

2. ハードウェアの設計。 C125 USB-C アナログ・ヘッドセット・モジュールおよびヘッドセット・リモートおよびマイク送信機のハードウェア設計に関するアクセサリ設計ガイドラインを参照してください。

3.

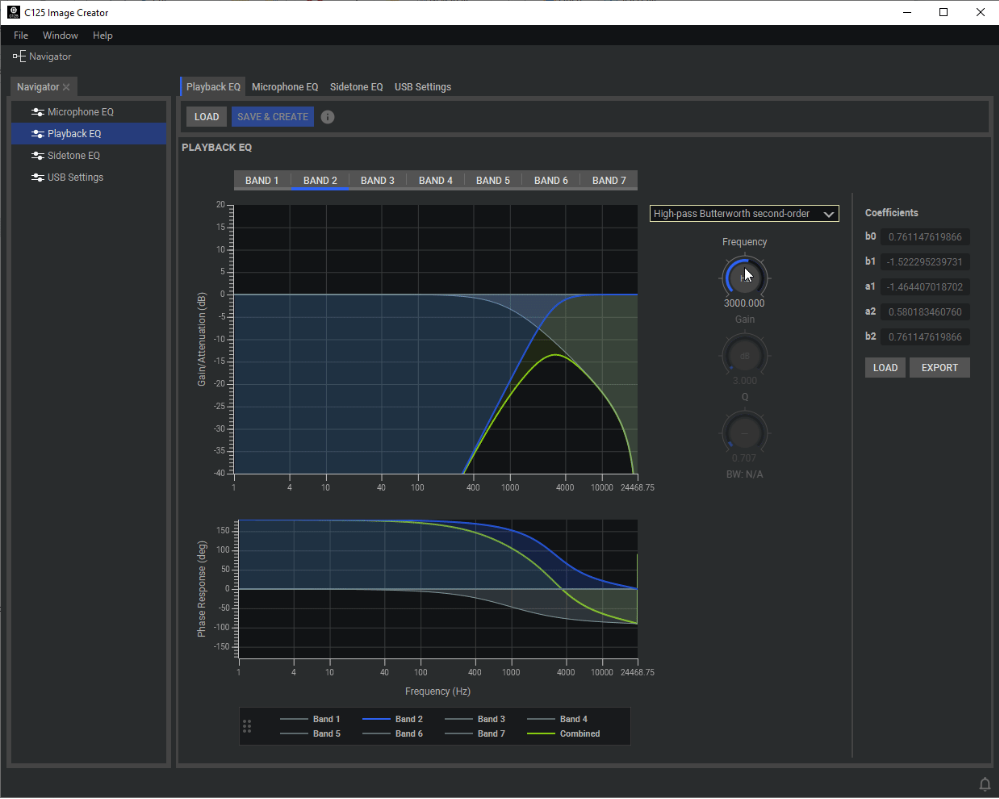

   Cirrus Logic C125イメージ・クリエーター・ツールで構成します。
   C125イメージ・クリエーター・ツールを使用して、次のような構成でヘッドセットをカスタマイズします。

   • 顧客ベースのUSBディスクリプタ文字列（メーカー、製品名、VID/PID）
   • オーディオ品質（最大オーディオ・サンプル・レート）
   • 7バンド・パラメトリック入力/出力EQおよび3バンド・パラメトリック・サイドトーンEQ

よくある質問

• C125はどこで購入できますか？
  C125は、c125.proscalnext.comで購入できます。すべての購入に関する問い合わせは、リンクから登録後にAvnetサポートを通じて回答されます。
• ハードウェアの設計、仕様、機械 / 電気図面はどこで入手できますか？
  以下のアクセサリ設計ガイドラインを参照してください。「Apple USB-C アナログ・ヘッドセット・モジュール」と「ヘッドセット・リモートおよびマイク送信機」
• C125 USB設定、EQ、オーディオ設定はどのように構成しますか？
  以下のリンクを使用して、Cirrus Logic C125イメージ・クリエーター・ツールソフトウェアをダウンロードしてください。その他のサポートについては、c125support@cirrus.comまでお問い合わせください。
• C125はオーディオ・アダプターとして使用できますか？
  C125 USBディスクリプタはヘッドセットとしてプログラムされているため、再設定できません。C125はUSB-C ～ 3.5mのヘッドセット・ジャック・アダプターをサポートしていません。
• C125はDSDから音声を変換しますか？
  C125はDSDではなくPCMから変換されます。

C125イメージ・クリエーター・ツールのダウンロード

Cirrus LogicのWebサイトからソフトウェアをダウンロードすることにより、お客様は当社のライセンス契約条件に同意したものと見なされます。
