高性能2チャネル アナログ‐デジタル・コンバータ

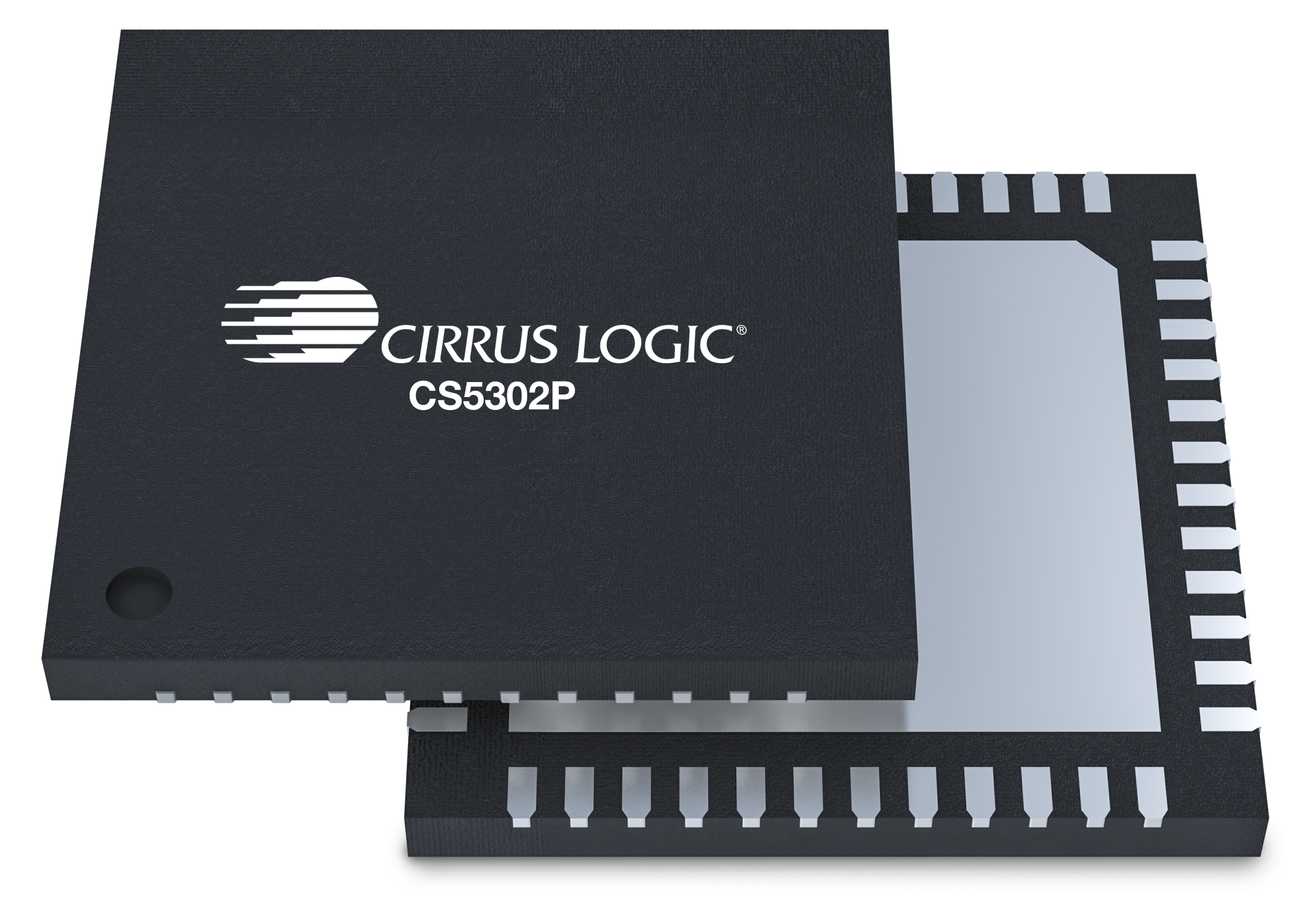

新しいプロ・オーディオ・コンバータ・シリーズのCS5302Pは、簡単に統合できる使いやすいデバイス内で最も透明なオーディオ変換を可能にします。32ビット分解能の高性能2チャネルADC、CS5302Pは、オーディオ・シリアル・ポート（ASP）を介して最大768 kHzのサンプル・レートで差動アナログ入力と32ビット・デジタル出力をサポートします。CS5302Pは5次マルチビット・シグマ・デルタ変調器を使用し、デジタル・フィルタリングとデシメーションを行います。これにより、126 dB以上のダイナミック・レンジと-110 dB以下のTHD+Nが提供されます。
デバイスは単一のレールから給電が可能で、I2CまたはSPIのハードウェア・ピンによって制御できるため、柔軟かつ容易に統合できます。また、CS5302PはCirrus Logicの新しいハイブリッド・ゲイン制御機能も備えているため、デジタル・ミキシング・コンソール、DAWインターフェイス、エフェクト・プロセッサ、オーディオ/ビデオ受信機に最適です。
Cirrus Logicの高性能オーディオ・ソリューションの詳細をご覧ください。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- 高性能2チャネルADC
- 差動アナログ・アーキテクチャ
- 高分解能32ビットデジタル・アーキテクチャ
- 低レイテンシ・デジタル・フィルターとデジタル・ボリューム・コントロール
- PLLは、さまざまな外部システムのクロック基準をサポート
- 複数デバイス間での同期動作
- 外部プリアンプ・ゲインの同期制御
- オーディオ・シリアル・ポート（ASP）サンプル・レート最大768 kHz
- I2S、左寄せ、TDMデータ形式
- ハードウェアとソフトウェアの制御モード
- ホスト・プロセッサ不要のハードウェア制御
- I2C制御ポート、最大1 MHz
- SPI制御ポート、最大24 MHz
- 単一電源動作、3.3 V
- 1.8 V～3.3 Vデジタル入出力をサポート
パラメトリック仕様
| チャネル（入力） | 2 |
| 分解能(ビット) | 32 |
| ダイナミック・レンジ(dB) | 126 |
| THD+N (dB) | -110 |
| サンプル・レート(kHz) | 768 |
| アナログ入力/出力 | 差動 |
| アナログ電源(V) | 3.3 |
| デジタル電源(V) | 3.3 |
| ロジック電源(V) | 1.8～3.3 |
| 消費電力(mW) | 108 |
| パッケージ | 48ピンQFN |
技術文書
CS530xP Hybrid Gain Control
Mar 16, 2026, AN0596R2 : 1.4 MBDC5302P/4P/4S/8P/8S Schematic and Layout
Aug 1, 2025 : 13.3 MbCDB-DC5302P/4P/4S/8P/8S-ADC User Guide
Jul 1, 2025, DS1355DB3 : 3.5 MbCS530x Input Buffer/Filter Circuits
Jul 1, 2025, AN0556R1 : 383.6 KBCS5302P Product Data Sheet
Jun 1, 2025, DS1312F1 : 3.9 MbCDB-PROAUDIO User Guide
Jun 1, 2024, DS1352R3 : 4 MbCS5302 Product Bulletin
Jun 19, 2023 : 1.6 MbCDB-DC5302P-ADC User Guide
Sep 1, 2022, DS1361DB1 : 2.1 Mbプレス・リリース
