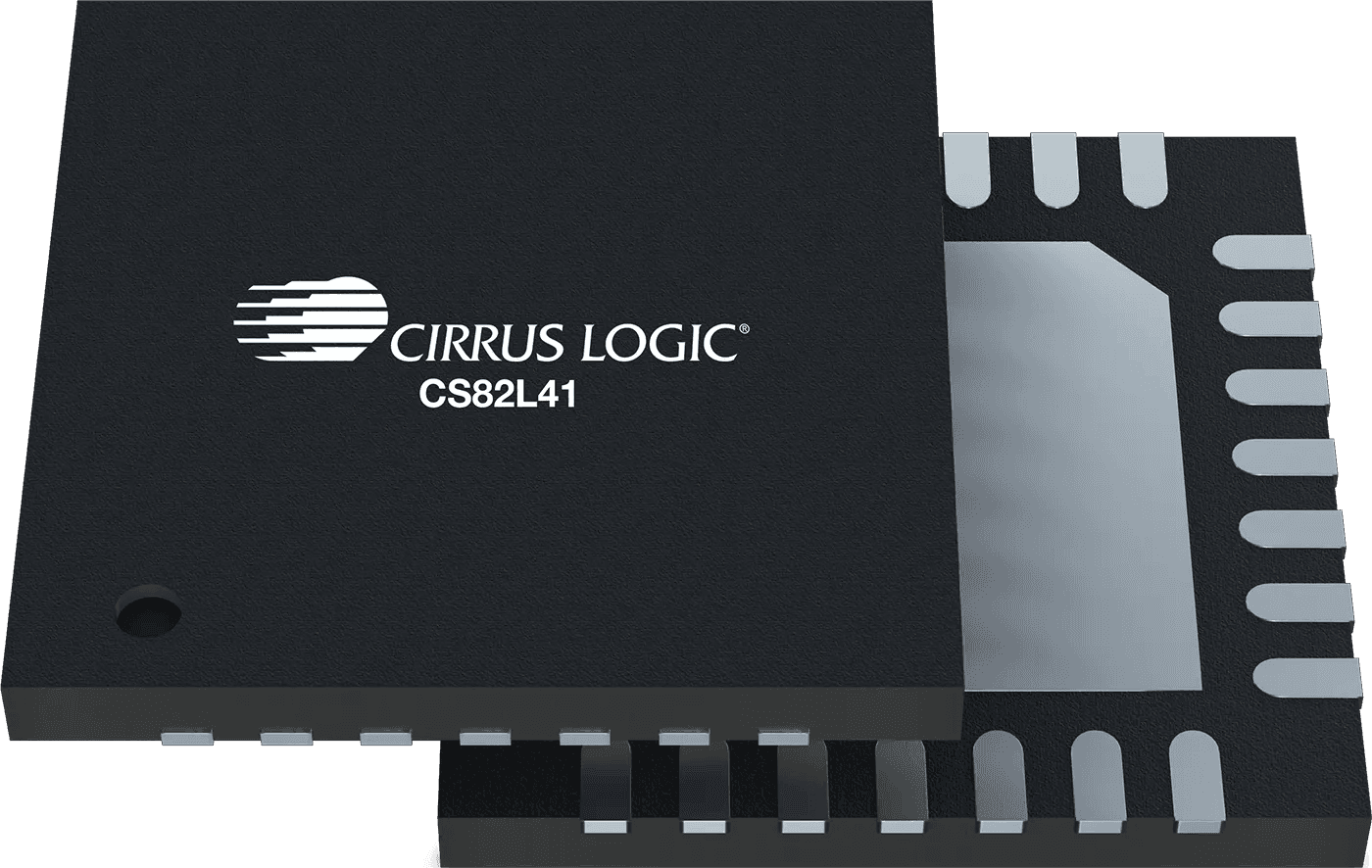

CMOS データ出力付き高性能 1 チャネル・イメージング・アナログ・フロント・エンド
CS82L41は、スキャナ用途向けシングルチャネルのイメージング用アナログ・フロント・エンド（AED）で、イメージセンサADC、アナログ信号調整、LEDドライバを1つのデバイスに統合しています。CCDおよびCISイメージセンサ用に設計されたCS82L41は、最大24MSPSのピクセル変換レートで動作し、高速ドキュメントスキャナ、フラットベッドスキャナ、バーコードスキャンシステムに最適です。
CS82L41は、CCDまたはCISイメージセンサからアナログピクセルデータを受信し、リセット・レベル・クランプ（RLC）、相関2重サンプリング（CDS）、ゲインおよびオフセット調整など、スキャナ固有のアナログ調整信号を実行、信号をデジタルピクセルデータに変換、CMOS出力ピンを介してスキャナコントローラASICに出力します。
代替のシングルチャネル・イメージングAFEと比較すると、CS82L41は低電力動作（47 mW）と、RGBおよび白色LEDドライバ、CISサポート用オンチップLDOレギュレータなどの高レベルの統合を提供します。この統合がBOMを削減し、スキャナのフロントエンド設計を簡素化します。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
テクノロジー
特長
- イメージング・アプリケーション用アナログ・フロント・エンド（AFE）
- 相関2重サンプリング
- スペクトラム拡散クロック基準に対応
- RGB LED 電流ドライブとタイミング制御
- 内部生成のリファレンス電圧
- CISセンサー用 3.3 V 電源レギュレーション
- SPI コントロール・インターフェース
- 28ピン QFN パッケージ
パラメトリック仕様
| 分解能(ビット) | 16 |
| 速度(MSPS) | 24 |
| 入力PGA(ビット) | 12 |
| プログラム可能なクランプ電圧（ビット） | 5 |
| LED ドライブ解像度（ビット） | 8 |
| 出力フォーマット | CMOS 16/12/8 ビット |
| 電源(V) | 3.3 |
| 消費電力(mW) | 47 |
| パッケージ | QFN 28ピン |
技術文書
CDB82L4X-MB Schematic and Layout
Apr 16, 2026 : 8.2 MBCS82L41 Schematic and Layout
Apr 16, 2026 : 1.4 MBCS82L41 Product Data Sheet
Apr 1, 2026, DS1349F1 : 3.0 MBCDB82L41-DC User Guide
May 1, 2025 : 591.4 KBCDB82L4X-MB User Guide
May 1, 2025 : 2.1 MB設計リソース
CS82L41 Equivalent IO Circuits
Feb 1, 2025 : 290.7 KBプレス・リリース
2026
4 月 16 日
Cirrus Logic、高精度スキャン・アプリケーション向けの新しい産業用イメージング製品を発表
高速かつ高精度な商業用・工業用イメージング向けに設計された高性能統合アナログ・フロント・エンドIC
選択ガイドライン
CS82L41は、次の場合に選択してください。
- 最大24MSPSの高速スキャナの設計。
- CCDまたはCISセンサを搭載したスキャナのシングルチャネルアナログ・フロント・エンドを選択。
- スキャナのアナログ・フロント・エンドで消費電力を削減。
- LEDドライバとオンチップパワーマネジメントを含む統合型スキャナAFEでBOMを最小化。
- ダウンストリームASICは、3.3V CMOSパラレルデータとSPI制御をサポートします。
- 設計リソースは限られているため、センサ出力にはスキャナ固有のアナログコンディショニングが必要です。
次の場合には、CS82L41は選択しないでください。
- システム設計には複数の同時センサチャネルが必要です。この場合は、4チャネルCS82L44または6チャネルCS82L46を検討する必要があります。
- この用途には、LVDS、MIPIなどの長距離、ノイズ耐性の高いデジタル伝送が必要です。この場合は、4チャネルCS82L44または6チャネルCS82L46を検討する必要があります。
- チャネルあたり24MSPSを超えるスループットが必要です。
CS82L41の主な用途はスキャンシステムです。関連する用途には、以下が含まれます。
- ドキュメントスキャナ（フラットベッドおよびシートフィードスキャナ）
- CISイメージセンサを使用したオフィス用および家庭用スキャナ
- 産業用スキャンシステムおよび高精度測定スキャナ
- バーコードおよび2Dコードスキャンシステム
- ラインスキャン方式の画像取得を必要とするマシンビジョンシステム
- USB給電型のスキャナ設計
- レーザー距離測定システム
